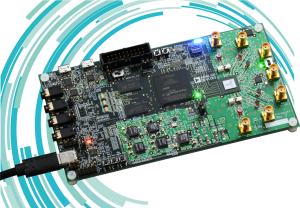

ADRV9002 RF-SoMとは
アナログ・デバイセズ社のRadio Verse™ADRV9002（RFトランシーバーIC）とインテル® Cyclone ® V SoC FPGA による統合RF-SoMソリューション
広帯域から狭帯域まで幅広い帯域に対応でき、ソフトウェアにより高性能な無線機の実現が可能
オープンソースのリファレンスソフトウェアパッケージを用意
特徴
- アナログ・デバイセズ社のRFトランシーバーADRV9002を搭載
- 30MHz – 6GHzに対応する広帯域RFフロントエンドを実現
- μModuleを用いたシンプルな電源回路構成
- オーディオCodecを搭載したオールインワンの構成
- ローコストベースバンドプロセッサIntel Cyclone V SoC を搭載
- ADRV9002を使ったカスタムボード設計のためのLinux、U-Boot、HDL IP などのポーティングのノウハウ、回路図などのリファレンスをオープンデータとして公開
仕様一覧
RF部
| 項目 | 仕様 | 備考 |
|---|
| RFフロントエンド | アナログ・デバイセズ ADRV9002 | ADRV9002BBCZ |
| RF受信入力 | 2系統（RX1A_IN, RX2A_IN）、30MHz～6GHz | SMAコネクタ ※1、※2 |
| RF送信出力 | 2系統（TX1_OUT, TX2_OUT）、30MHz～6GHz | SMAコネクタ |
| 外部LO入力 | 2系統（EXT_LO1, EXT_LO2）、60MHz～3GHz | SMAコネクタ ※3 |
| 内部クロック | オンボードTCXO、49.152MHz | |
| 外部クロック入力 | DEVCLK_IN、10MHz～80MHz、シングルエンドモード | SMAコネクタ |
| 内部/外部クロック選択LED | 内部クロック選択で点灯、緑色 | |
ベースバンドプロセッサ部
| 項目 | 仕様 | 備考 |
|---|
| ベースバンドプロセッサ | Intel Cyclone V SoC | 5CSEBA6U23C7N |
| HPSクロック、FPGAクロック | オンボードOSC、25MHz | |
| HPSメモリ | DDR3 (1GB) | |
| JTAG | JTAGポート | JTAG 10pinコネクタ |
| MSELディップスイッチ | FPGAコンフィグレーション選択 MSEL[4:0] | |
| ブートセレクタ | SDカード/オンボードQSPI フラッシュメモリ | |
| FPGAコンフィグレーションデバイス | SDカード/オンボードQSPI フラッシュメモリ(64MB) | |
| microSDカードスロット | microSDカード(16GB～64GB) | ※4 |
| CONF_DONE LED | FPGAコンフィグ完了で点灯、緑色 | |
| VCCIOエラーLED | CSSI/LSSIのIO電圧誤設定で点灯、赤色 | |
| USBインタフェース | USB2.0 OTG | ※5 |
| UARTインタフェース | USB UART | |
| リセットスイッチ | FPGA Reset、HPS Reset、HPS Warm Reset | プッシュボタン |
ユーザーSoCリソース
| 項目 | 仕様 | 備考 |
|---|
| GPIO | 16bit、3.3V CMOS USR_OUT[15:0] | |
| USER LED | 4bit USER_LED[3:0]、青色 | |
| USERディップスイッチ | 4bit USER_DSW[3:0] | |
| USERプッシュボタンスイッチ | 2bit USER_BSW[1:0] | |
オーディオ部
| 項目 | 仕様 | 備考 |
|---|
| オーディオ・コーデック | アナログ・デバイセズ ADAU1761 | I2Cポート経由でSigmaStudioと接続可能 |
| オーディオ入出力 | LINE_IN、LINE_OUT、MIC_IN、HP_OUT | 3.5mm オーディオJACK |
電源部
| 項目 | 仕様 | 備考 |
|---|
| 電源 | USBパワーデリバリ、ネゴシエーション9V/3A | USB Type-Cコネクタ |
| PMBusパワーマネージャインタフェース | LTC2977/LTC294のプログラミング | 3.3V I2Cインタフェース |
| 電源ON LED | パワーオン点灯、橙色 | |
その他
| 項目 | 仕様 | 備考 |
|---|
| 基板サイズ | 150mm×80mm、t=2.4mm | 材質FR-4 |
| 付属品 | USBパワーデリバリACアダプタ、SDカード(32GB) | |
※1 RX1B、RX2Bは使用できません。
※2 4GHz～6GHzではアナログデバイセズのADRV9002NP/W2/PCBZと比較してデグレートがあります。詳細はGithubに掲載してあります。
※3 外部LO入力はオプションであり、テストされていません。
※4 動作確認済みのSDカードになります。
※5 Ethernet接続にはUSB2.0 OTGにmicroB-A変換アダプタとUSB2.0⇔Ethernet変換アダプタを別途ご用意ください。動作確認済みのアダプタについてはGitHubに掲載してあります。
利用シーン
- アマチュア無線、FMトランシーバー等の狭帯域無線
- Wi-Fi等のOFDMベースの広帯域無線
GitHub
GitHubにてオープンデータとして提供しております。
